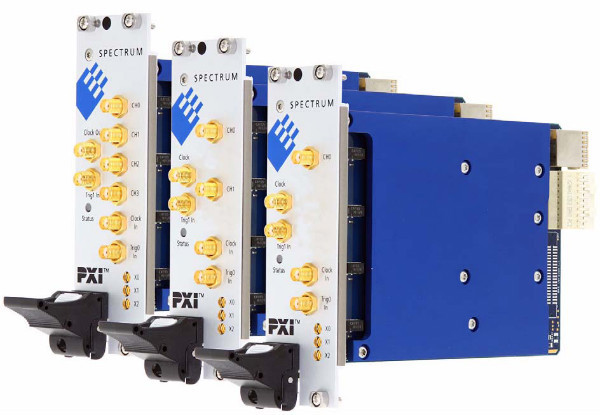

M4x.66xx-x4 - 16 bit 1.25 GS/s 任意波形发生器/高速任意波形发生卡
• 16bit任意波形发生器
• 1、2或4通道
• 采样率有1.25 GS/s和625 MS/s
• 输出信号带宽为： 400 MHz
• PXIe 3U结构, 2槽宽
• 所有通道同步
• 50欧姆下的输出电平±80 mV 到±2.5 V (±2.0 V)
(高阻±160 mV 到 ±5 V (±4 V) )
• 固定的触发和输出延时
• 高达2GSample板载内存
• FIFO 模式持续输出
• 模式：单次、循环、FIFO、持续播放、门回放
• PXIe x4 Gen 2 接口
• 适合所有的PXIe和PXI混合槽
• 持续数据流超过1.4GB/s

M4i.66xx系列产品描述

    M4i.66系列能产生高速和高精度的任意波形，该系列有1、2和4个同步通道。大的板载内存方便分段回放不同频率波形。PCIex4 2代能提供持续的数据传输，能提供高达1.4 GB/s的连续传输速率。

    为了生成长波形和复杂波形，任意波形发生器配备了一个大容量的2G板上存储器和诸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等运行模式。Sequence Replay模式允许在内存中存储不同的波形段，并在序列中形成串并联和循环回路。

硬件框图

选型
